각부의 명칭과 기능

각부의 명칭과 기능 taps

탭이란?

KS B 0069 나사공구용어에서는 주로 회전과 나사의 리드와 일치하는 이송에 의하여 가공된 구멍에 암나사를 형성하는 수나사모양의 공구로서 다시말해, 탭이란 암나사를 가공하는 공구로서, 탭가공 (탭핑)이란 탭을 사용하여 암나사를 가공하는 것을 의미한다.

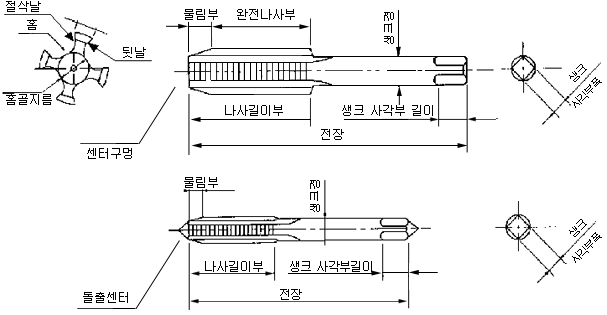

각부의 명칭

각부의 명칭

각부의 기능

  • 물림부

    탭에서 암나를 가공할 때의 절삭은 물림부의 날에서 행하여 집니다. 물림부는 길이를 변경하는 것이 가능하고 그 길이는 내구성과 암나사의 정도에 영향을 줍니다.

  • 완전나사산부

    완전나사산부의 나사산은 원칙적으로 절삭은 하지 않습니다만 물림부에서 형성 시킨 나사산과 맞물려서 탭자신을 안내하는 역할을 가지고 있습니다. 탭을 안내하는 역할을 자진(自進)작용이라고 하고, 자진작용이 약하게 되면 암나사의 정도는 거칠게 됩니다.

  • 홈부

    홈부의 주목적은 절삭칩의 배출, 절삭칩의 수납, 절삭유의 공급, 절삭날을 형성하고 있습니다.

  • 생크부

    사용할 때 있어서 이 부분을 붙잡아서 탭이 빠지지 않도록 합니다. 이부분의 진원도가 나쁘면 사용시 흔들림의 원인이 됩니다.

  • 생크 사각부

    생크사각부에 의해 슬립을 방지합니다.
