전조탭 가공시 주의사항

• 드릴구멍을 절삭탭보다 크게하고, 관리를 엄격하게 할 것
• 탭 가공 후 내경에 U자 홈 발생

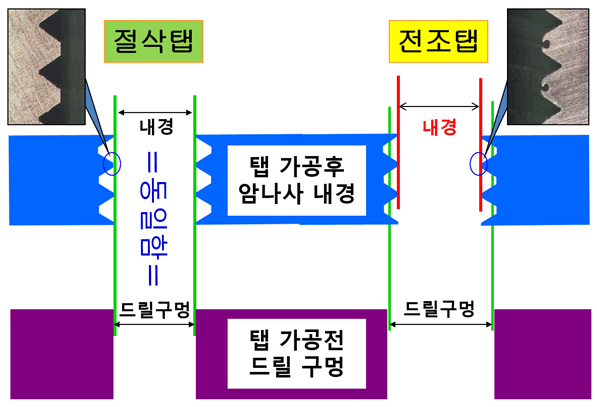

절삭탭과 전조탭의 차이점

절삭탭과 전조탭의 차이점을 탭의 종류, 암나사의 산형, 드릴경의 치수, 例 M6X1 2급의 경우(드릴구멍, 드릴구멍 공차) 순으로 나타낸 표입니다.

탭의 종류	암나사의 산형	드릴경의 치수	例 M6X1 2급의 경우
			드릴구멍	드릴구멍 공차
절삭탭 HTㆍSFTㆍPOT		2급 암나사의 내경 범위	4.917~5.153	0.23
전조탭 NRT		上記 치수보다 약 1/2피치 크게	5.48~5.57	上記보다 약 1/3정도 Tight하게 관리 0.09

통상적으로 현장에서 탭 가공전 드릴 구멍을 적용할 때 간단하게 결정하는 공식

• 절삭탭 : 호칭치수 - 피치
• 전조탭 : 호칭치수 - ½피치
