절삭속도와 절삭유제

절삭속도는 탭의 재질, 종류, 챔퍼산수, 탭가공전 구멍 형상, 피삭재질 및 절삭유제등 조건에 의해 좌우되며 선택 시 충분한 주의를 할 필요가 있습니다.
또한 절삭유제에는 윤활, 냉각, 내용착의 세 가지 작용이 있으며 이것을 절삭유의 삼요소라 부릅니다. 태핑의 경우 매우 복잡한 절삭작용이 행하여지기 때문에, 필히 절삭유제를 충분히 공급할 것을 권장합니다.

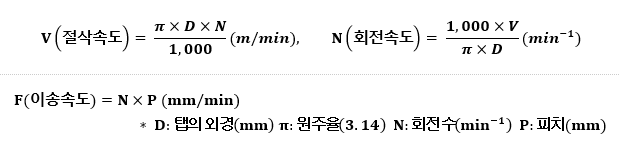

절삭속도 계산식

규격별 절삭속도 & 이송속도 자동 계산식 ※ (노란색 박스안에 치수 입력 후 확인버튼을 누르시면 계산값이 출력됩니다.)

절삭속도 계산식을 탭규격(외경(D),피치(Pitch)) 순으로 나타낸 표입니다
탭 규격
외경(D)		유니파이규격은 미터로 환산하여 소수점 3째 자리까지 입력 바랍니다. (단, 관용탭일 경우는 OSG로 문의 바랍니다.)
피치(Pitch)

V(절삭속도) 계산

V(절삭속도) 계산을 RPM, V(계산값)순으로 나타낸 표입니다
RPM	V(계산값)
확인	(m/min)

RPM(회전수) 계산

RPM(회전수) 계산을 V, RPM(계산값)순으로 나타낸 표입니다
V	RPM(계산값)
확인	318 (min^-1)

F(이송속도) 계산

F(이송속도) 계산을 RPM, F(계산값)순으로 나타낸 표입니다
RPM	F(계산값)
확인	477 (mm/min)

F(이송속도)값이 정수값(소수점자리0)으로 나오도록 RPM을 조정 바랍니다.

표준 절삭속도와 적용 절삭유제

(◎최적, ○적용, △사용가능, ―사용불가능)

표준 절삭속도와 적용 절삭유제를 피삭재, 절삭속도(m/min)(핸드탭,스파이럴탭,포인트탭,초경탭,홈없는탭,고속싱크로탭,관용탭),절삭유제(볼수용성,수용성(에멀전),세미드라이,드라이로 구분하여 나타낸 표
피삭재		절삭속도(m/min)							절삭유제
피삭재		핸드탭	스파이럴탭	포인트탭	초경탭	홈없는 탭	고속싱크로 탭	관용탭	불수용성	수용성 (에멀젼)	세미드라이	드라이
저탄소강	C0.25%이하	8~13	8~13	15~25	―	8~13	27~32	3~6	◎	○	―	―
중탄소강	C0.25~0.45%	7~12	7~12	10~15	―	7~10	27~32	3~6	◎	○	―	―
고탄소강	C0.45%이상	6~9	6~9	8~13	―	5~8	22~27	2~5	◎	○	―	―
합금강	SCM	7~12	7~12	10~15	―	5~8	22~27	2~5	◎	△	―	―
조질강	25~45HRC	3~5 (4~8)	3~5 (4~8)	4~6 (6~10)	―	―	―	2~5	◎	△	―	―
스테인레스강	SUS	4~7	5~8	8~13	―	5~10	―	3~6	◎	○	―	―
석출경화계 스테인레스강	SUS630 SUS631	3~5	3~5	4~6	―	―	―	2~5	◎	―	―	―
공구강	SKD	6~9	6~9	7~10	―	―	―	2~5	◎	―	―	―
주강	SC	6~11	6~11	10~15	―	―	17~12	2~5	◎	○	―	―
주철	FC	10~15	―	―	10~20	―	―	2~5	◎	○	○	○
덕타일주철	FCD	7~12	7~12	10~20	10~20	―	―	4~8	◎	○	○	―
동	Cu	6~9	6~11	7~12	10~20	7~12	27~32	2~5	○	○	―	―
황동 · 황동주물	Bs〮Bsc	10~15	10~20	15~25	15~25	7~12	27~32	5~10	○	○	○	○
청동 · 청동주물	PB〮PBC	6~11	6~11	10~20	10~20	7~12	―	6~11	○	○	―	―
알루미늄압연재	AL	10~20	10~20	15~25	―	7~12	100~300	5~10	◎	○	―	―
알루미늄합금주물	AC〮ADC	10~15	10~15	15~20	10~20	12~20	80~300	10~15	◎	○	―	―
마그네슘합금주물	MC	7~12	7~12	10~15	10~20	―	―	10~15	◎	○	―	―
아연합금주물	ZDC	7~12	7~12	10~15	10~20	7~12	27~100	10~15	◎	○	―	―
열경화성플라스틱	베크라이트 페놀 에폭시	10~20	―	―	15~25	―	―	5~10	―	○	○	○
열가소성플라스틱	염화비닐 나일론 쥬라콘	10~20	10~15	10~20	10~20	―	27~32	5~10	―	○	―	―

이 표는 일반적인 선정 기준이며 사용 조건에 따라 변경할 필요가 있습니다.

탭의 선택에 맞추어 용도별 탭 선정 기준표를 참조 하십시오.

조질강난의 ( )내는 CPM탭 시리즈의 절삭 속도 입니다.
